UMLP Pin Configuration
4
1
5
16
8
13
9
12

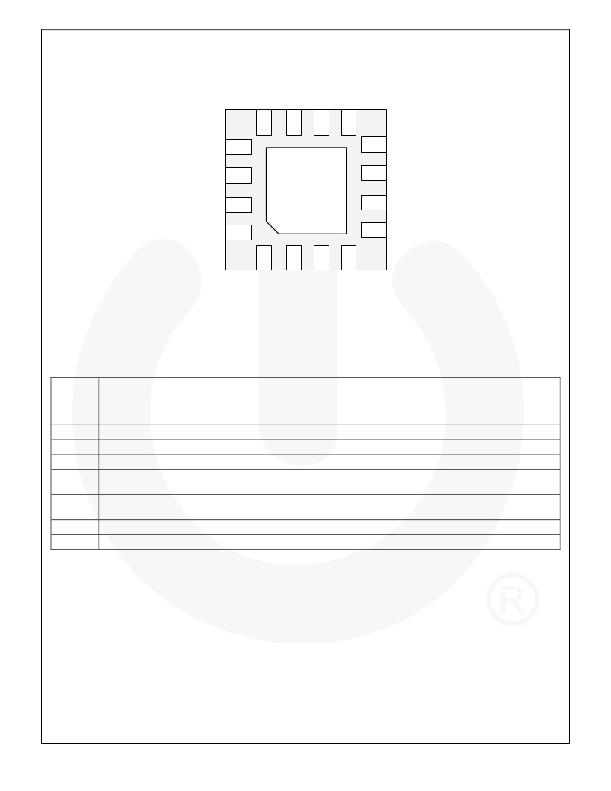

Figure 3. UMLP-16, 0.5mm Pitch, 3mm x 3mm (Bottom View)
Pin Definitions
Pin #
11
6
12
10,9
8,7
1 ,2, 15,
16, 13, 14
4
5
3
Name
VIN
GND
VOUT
C1+, C1 –
C2+, C2 –
D2A, D1A, D4A,
D3A, D6B, D5B
EN
PWMA
PWMB
Description
Input Voltage . Connect to 2.7 – 5.5V DC input power source.
Ground
Charge Pump Output Voltage . Connect to LED Anodes.
C1 . Charge pump flying capacitor #1.
C2 . Charge pump flying capacitor #2.
LED Inputs
Enable . When this pin is HIGH, normal operation is enabled. When LOW, the IC is reset and
all functions are disabled.
Group-A PWM Dimming Input
Group-B PWM Dimming Input
